淺談鋼結構與鋼結構住宅產業化

 撰稿：都磊

〔摘要〕鋼結構是“最適合工業化建造”的典型代表，鋼結構住宅最適合工業化建造。本文闡述了鋼結構及鋼結構住宅在建筑產業化中的優勢，對現有的鋼結構住宅結構體系進行了總結，指出鋼結構住宅的發展現狀及存在問題，并展望了鋼結構住宅在我國建筑產業化建設中的發展前景。

〔關鍵詞〕鋼結構；鋼結構住宅；建筑產業化；綠色建筑

2013年1月1日，國務院辦公廳以國辦發 〔2013〕1號轉發國家發展改革委、住房城鄉建設部制訂的《綠色建筑行動方案》?！毒G色建筑行動方案》明確要求：要推動建筑工業化，包括要推廣適合工業化生產的鋼結構等建筑體系，加快發展建設工程的預制和裝配技術，提高建筑工業化技術集成水平。

一、鋼結構是“最適合工業化建造”的典型代表

鋼結構固有的三大核心價值：最輕的結構；最短的工期；最好的延性。沈祖炎院士認為一個精心設計的鋼結構較其他材料的結構具有“輕、快、好、省”的特點。 鋼結構在建筑全壽命周期內貫穿“減量化、再利用、資源化，減量化優先”的循環經濟發展原則，是城鎮化建設對自然環境影響小的一種建筑結構體系。它可以將工地的事情工廠做，室外的事情室內做，高空的事情地面做，危險復雜的事情機械、或機器人做，質量和安全的事情計算機來做，以信息化帶動建筑工業化，以工業化促進信息化，是傳統建筑業向新型建筑工業化轉型升級中重要的內容?？梢哉f鋼結構是“最適合工業化建造”和“綠色建筑”的典型代表。

二、鋼結構住宅最適合工業化建造

鋼結構住宅是指以鋼結構構件為承重骨架，以輕型建筑墻體材料為圍護結構，以及與功能配套的水、暖、電、廚、衛、智能網絡與通信設備和產品優化集成的安全、健康、適用、節能、綠色、環保滿足家庭居住使用的建筑。2013年11月7日，全國政協在京召開協商座談會，圍繞“住宅產業化”進行協商座談。2014年5月在沈陽召開住宅產業化工作會議時，住房和城鄉建設部副部長齊驥也提到目前推進住宅產業化正逢其時。

相比于傳統建筑，鋼結構住宅具有以下五個優勢：（1）鋼結構不要求內墻為承重墻，內墻配置可以隨心所欲，甚至建成后也可以調整位置，重新分隔空間，能夠更好地滿足建筑大開間、靈活分隔的要求，并且可提高使用面積5%~8%。（2）與鋼結構配套的輕質墻板、復合樓板等采用新型建筑材料，符合建筑節能要求。（3）鋼結構住宅承載強度高、抗震性能好。近幾年，在世界范圍內發生過幾次破壞力很強的地震，使鋼結構建筑的抗震性能的優點凸顯出來。（4）鋼結構構件及其配套技術相應部件，絕大部分可以實現工廠化制作，形成產品系列化,可以實現住宅建筑技術集成的產業化新思路。（5）鋼結構住宅工業化程度高，其材料本身可循環利用,符合建筑的環保要求。

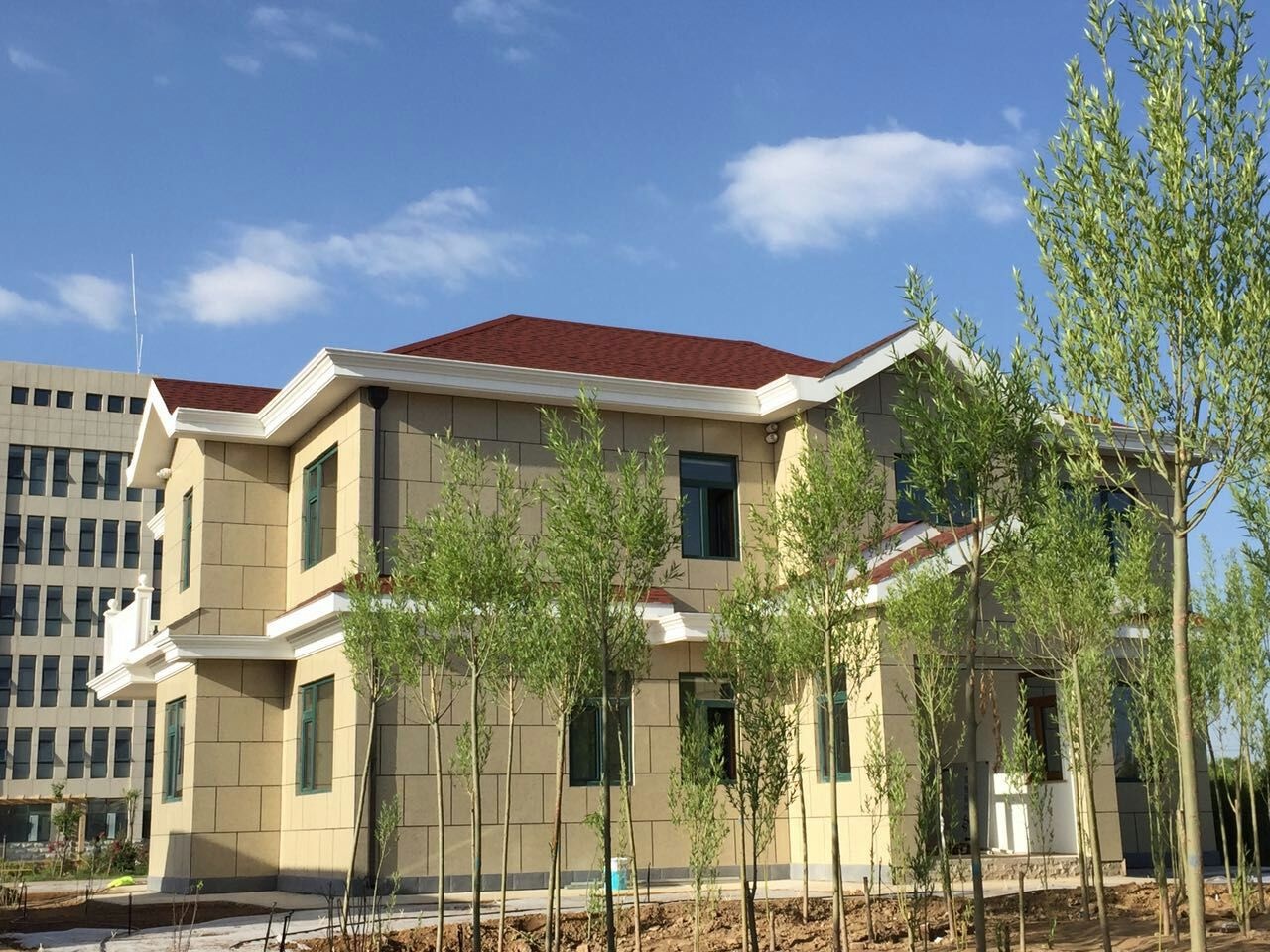

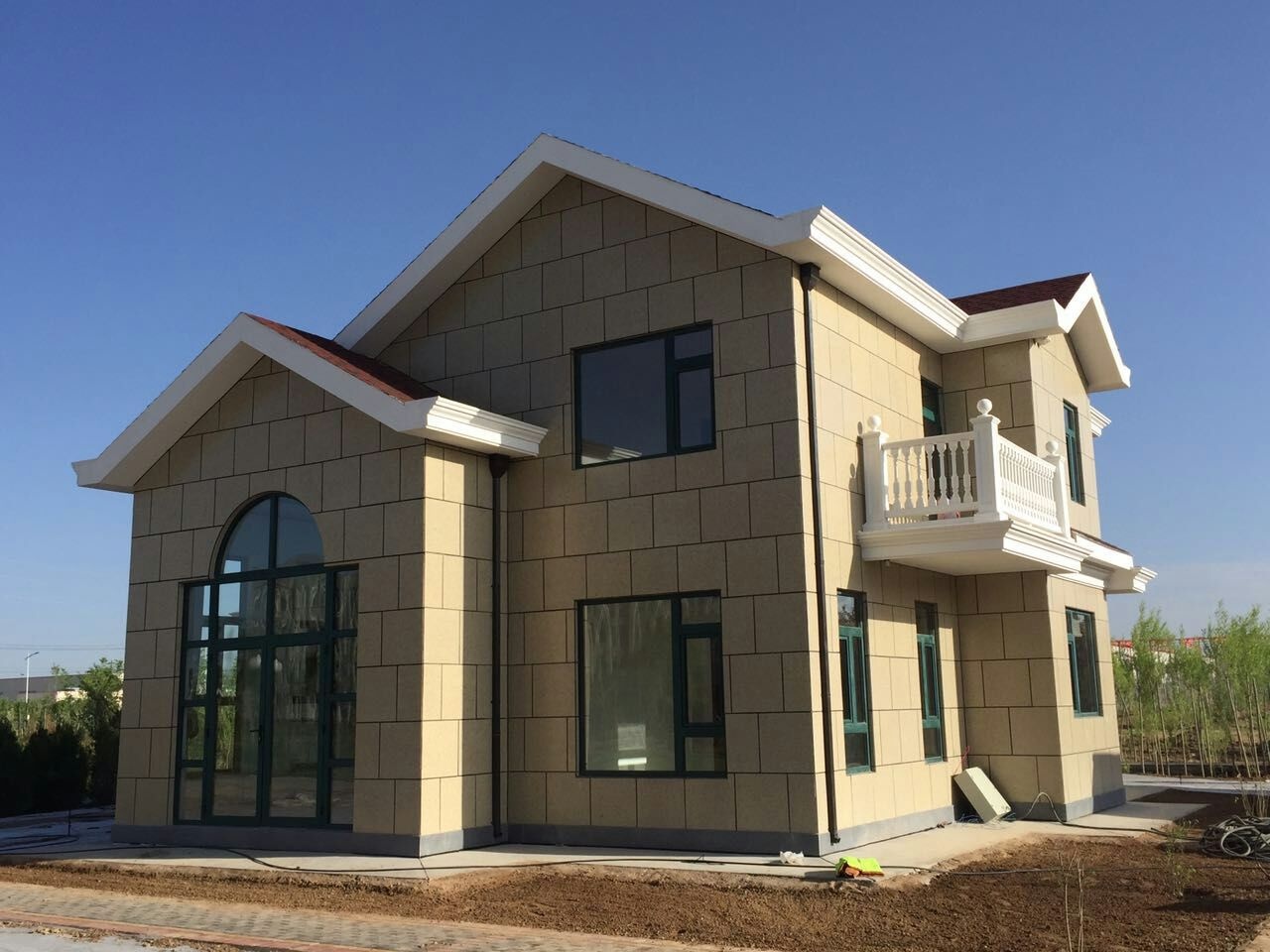

圖1 鋼結構住宅

三、鋼結構住宅結構體系

目前國內能夠設計并已經實際應用的裝配式鋼結構住宅主體結構體系主要有四種：鋼管束柱組合結構、鋼框架-支撐結構、鋼框架-剪力墻結構、扁柱筒體-支撐結構。

（1）鋼管束柱組合結構是由浙江杭蕭鋼構研發，鋼管束柱由高頻焊接而成的空腔組成，內灌自密實混凝土，可以根據結構中不同的位置而設計成L型、T字形、一字形、工字型、十字形等，樣式靈活。其結構作用原理與混凝土剪力墻結構相似，由鋼管束柱體系代替?zhèn)鹘y(tǒng)的混凝土剪力墻。該結構體系解決了鋼結構住宅中的“露柱”問題，提高了得房率；由于是剪力墻結構，建筑平面布置靈活；用鋼量省，基礎造價較低，但該結構體系的設計還沒有規范可依

（2）鋼框架-支撐結構，根據鋼框架構件形式的不同，分為方鋼管混凝土框架-H型鋼梁-支撐結構、方鋼管混凝土組合異形柱-H型鋼梁框架-支撐結構。方鋼管混凝土框架-H型鋼梁-支撐結構是目前應用最多的結構形式，且具有明顯的優缺點。優點是：有成熟的設計規范可依；不需要增配專業的生產設備和生產人員，普通的鋼結構廠即可加工制作。缺點是：用鋼量相對較大；“露梁露柱”，戶型的設計受柱子的布置限制，建筑使用效果不佳；現場焊接工作量大，質量不易保證。方鋼管混凝土組合異形柱-H型鋼梁框架-支撐結構體系由天津大學陳志華教授研發，在由天津大學建筑設計院設計的“滄州?？导覉@公租房”項目中進行了應用。方鋼管組合異形柱由方鋼管及其之間的連接板組成，根據所處結構位置的不同，組合異形柱又分為：L型、T型、一字型、十字形等，形式非常靈活。該結構體系解決了“肥梁胖柱”的問題；用鋼量較鋼管混凝土框架結構?。慌c條板式裝配墻體的組合更加容易，墻體構造措施簡單，墻體較薄，能夠增大建筑使用空間。該結構體系的缺點是：組合異形柱加工制作相對麻煩；結構體系的設計需要利用專業的有限元分析，對設計人員要求較高。

（3）鋼框架-剪力墻結構，這種結構體系利用混凝土剪力墻作為結構的抗側力構件，大大提高了結構的抗側剛度，解決了框架-支撐結構中支撐構件很難布置的問題，并且降低了用鋼量，多用于超高層住宅。在國內已經實施的項目中，采用的鋼框架-剪力墻結構主要有兩種：鋼管混凝土框架-混凝土剪力墻結構，方鋼管混凝土組合異形柱-混凝土剪力墻結構。鋼管混凝土框架-混凝土剪力墻結構，該結構體系利用普通的鋼結構構件，結合混凝土剪力墻，加工和施工都是傳統的工藝，較容易實現，只是在角部采用鋼管混凝土柱，仍然存在柱子凸出的問題。方鋼管混凝土組合異形柱-混凝土剪力墻結構。在由天津大學建筑設計總院設計的“滄州福康家園公租房”幾棟超高層項目中采用了這種結構形式，很好的解決了“露梁露柱”問題。

（4）扁柱筒體-支撐結構，該體系由西安建筑科技大學設計院鋼結構所設計研發，在西安建工集團保障房項目-熙園6#樓上得到了應用。該結構體系角部采用鋼管混凝土柱，內部采用多個空腔組成的長寬比不大于1:3的扁柱，結構抗側力體系為扁柱圍成的筒體，既解決了露梁露柱的問題，又提高了結構的抗側剛度，將梁柱節點“解放出來”，由“剛接節點”可以簡化為“鉸接節點”，提高了現場的裝配率，減少現場焊接作業量，質量易于管控，鋼結構構件的加工普通鋼結構廠即可完成。

四、鋼結構住宅現存問題及未來前景

存在問題：據中國建筑金屬結構協會會長、西安建大副校長郝際平教授介紹，鋼結構住宅的發展仍然面臨一系列的問題。（1）建筑材料方面，鋼結構住宅所需鋼材的材質、材性、選用標準仍需要進行完善；圍護材料研究方面相對滯后；防火、防腐也是制約鋼結構住宅推廣的一個問題。（2）鋼結構住宅體系的結構選型和優化仍需大量的研究與創新。（3）人們的觀念問題，由于鋼結構住宅在我國處于起步階段，決策者能否采用，開發商是否愿意，人們能否接受鋼結構也是影響鋼結構發展的一個重要原因。

鋼結構住宅發展前景：住宅產業化是我國住宅業發展的必由之路。鋼結構住宅體系易于實現工業化生產，標準化制作，而與之相配套的墻體材料可以采用節能、環保的新型材料，它屬綠色環保性建筑，可再生重復利用，符合可持續發展的戰略，因此鋼結構體系住宅成套技術的研究成果必將大大促進住宅產業化的快速發展，直接影響著我國住宅產業的發展水平和前途。

參考文獻：

① 徐偉良，蔣菡，趙萍；多高層住宅的鋼結構體系及其工程應用；第十一屆全國結構工程學術會議論文集第Ⅰ卷[C]；2002年

② 蔡玉春；鋼結構住宅產業化的現狀與進展鋼結構；鋼結構2005年01期；2005-01.

③ 李波，黃秀霞；我國鋼結構住宅發展現狀與前景分析，吉林工程技術師范學院學報第25卷第1期；2009-02

④ 詹瑜，鋼結構住宅發展現狀及效益分析；華南理工大學碩士論文；2012.

[作者簡介]：都磊，男，工學碩士，中級職稱，現在江蘇省城市規劃設計研究院從事設計工作。
