從實驗到實踐--武進綠色建筑產業集聚示范區綠建工作調研

【摘要】通過博覽園內的實驗性建造，為科研機構、企業、學校提供新產品、新技術實驗的平臺。如何從理念的實驗平臺到綠建產業鏈的形成再到綠色建筑產品的成功實踐，是本次調研活動的主要目標。
    【關鍵詞】江蘇省綠色建筑博覽園，常州建設高等職業技術學校，常州維綠大廈，武進綠建產業集聚示范區的實驗效應，實驗性推廣。

一、引言 為了推進綠色建筑工作，積極發展綠色建筑產業，契合國家節能減排和產業發展兩大戰略，加快生態文明建設，住房和城鄉建設部（武進）綠色建筑產業集聚示范區于2011年9月在武進成立，是第一個由住建部授權的綠色建筑產業集聚示范區。江蘇省綠色建筑博覽園作為綠色建筑產業集聚示范區的一個窗口，向人們展示綠色建筑最新的發展理念和方向，最先進的產品和技術，為類似項目提供借鑒經驗；通過博覽園內的實驗性建造，為科研機構、企業、學校提供新產品、新技術實驗的平臺。

在常州綠建博覽園的實驗性建造及示范性引領的帶動下，武進綠建產業集聚示范區提供從綠建科技到綠建制造，管理和運行等一系列上下游完整綠建產業鏈的成功運營，促進常州地區一大批綠建項目的項目實踐獲得成功。
2016年4月，筆者深入常州綠建示范區進行調研，重點走訪了江蘇省綠色建筑博覽園，常州建設高等職業技術學校和常州維綠大廈。如何從理念的實驗平臺到綠建產業鏈的形成再到綠色建筑產品的成功實踐，是本次調研活動的主要目標。

二、背景

中國綠色建筑進入規?；l(fā)展時代以來，“十二五”期間，我國綠色建筑發展迅速，綠色建筑相關政策和激勵機制不斷完善，綠色建筑技術不斷創新，綠色建筑理念宣傳逐漸展開，綠色建筑國際合作與交流持續深入。

根據《國務院辦公廳關于轉發發展改革委住房城鄉建設部綠色建筑行動方案的通知》（國辦發〔2013〕1號）精神，結合我省實際，制定江蘇省綠色建筑行動實施方案。重點任務為：推進綠色建筑示范市、縣（市、區）創建，推進綠色建筑區域示范。開展省級綠色建筑和生態區域集成示范，積極創建國家級綠色生態城區。

武進綠色建筑產業集聚示范區，作為全國第一個也是唯一個住房和城鄉建設授牌的綠色產業集聚示范區，在貫徹落實省部委提出的大方針指導下，有義務也有責任踐行《江蘇省綠色建筑發展條例》，圍繞綠色生態園區進行試驗性的探索和實踐，成為首當其沖的要務。

三、武進綠建產業集聚區的實驗效應初現

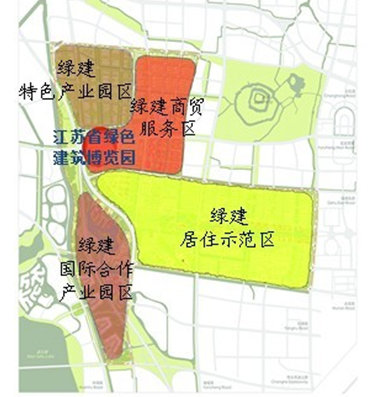

武進綠建產業集聚區位于西太湖東岸線，總面積約15.6平方公里，定位為：引領綠建發展新路徑，創建綠色城市新型態，推廣綠色生活新方式，打造國家級產城融合示范區。

江蘇省綠色建筑博覽園作為綠色建筑產業集聚示范區的一個窗口，為了了解常州綠建示范區綠建理念的實驗性建造工作，本次筆者專門對其進行走訪調研。

該博覽園作為承擔綠建理念到實踐的實驗載體，以技術研究為支撐，以工程示范為載體，以產業集聚為目標，按照突出研究重點、彰顯技術特點、打造示范亮點的要求，通過協同創新和集成應用的方式，提出并實踐了生態、海綿、低碳、產業化和智慧的園區綜合規劃理念，圍繞現代木結構建筑體系、工業化現場成型混凝土結構建筑體系、裝配式墻板、門窗遮陽一體化、立體綠化、海綿城市技術、基于BIM的運營管理系統等進行了研究。

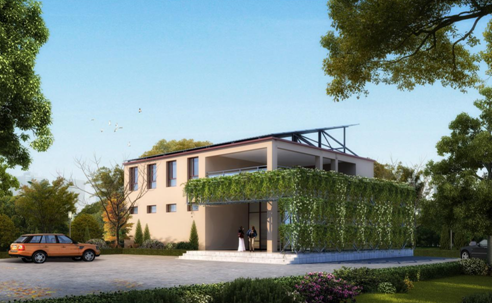

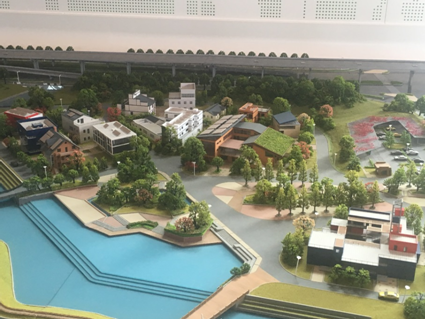

綠建博覽園

筆者就博覽園幾個有代表性的實驗性建造項目進行闡述和分析。

園區內海綿園區理念的實驗性建造

在環境氣候越來越惡劣的今天，暴雨引發的城市“看海”頻頻發生。排水能力不足和下水管網不暢固然是引起街區淹沒的重要因素，但追根溯源，那些布滿城市大街小巷的瀝青路面和硬質鋪裝才是阻擋雨水下滲的真正原因。

園區以海綿城市建設為目標，秉承“低影響開發（LID）”理念，以因地制宜、技術先進、環境效益顯著、經濟適用為原則，示范應用了透水路面、雨水花園、生態淺溝、排水模塊、立體綠化等技術，并建設了模擬自然的生態濕地工程，達到“滲、滯、蓄、凈、用、排”技術集成應用效果。園區年雨水徑流總量控制率為85%，園區綠化、道路澆灑等均用非傳統水源替代自來水，其非傳統用水利用率達到23%。

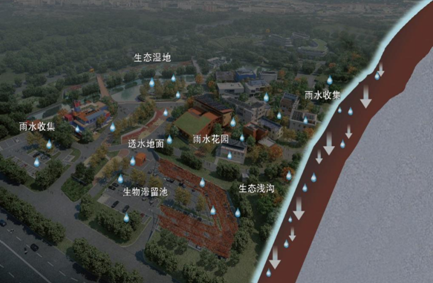

海綿園區理念的實驗性建造

園區以低碳為主題的多項國際前沿綠色建筑產品的獲得實驗型推廣

與國外高校和企業合作，展示先進的主動式技術與被動式技術相結合的各種結構類型建筑。 以“被動優先，主動優化”為原則，綜合運用了多項國際前沿綠色建筑產品，除傳統空調通風等室內舒適環境控制設備外，還集成使用了如太陽能煙囪、可調節外遮陽、地源熱泵、廚衛垃圾閉環處理系統等技術和設備，對接國際前沿技術領域，并在博覽園項目中實驗性建造。

實驗性建造案例之一：木結構建筑實驗項目

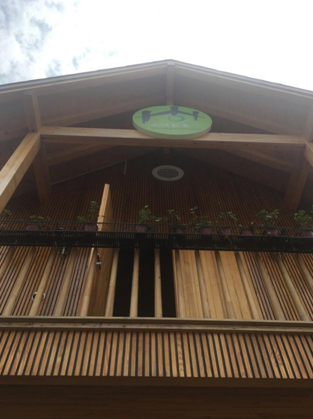

園區內的好家香邸項目采用德國巴伐利亞風格坡屋頂純木結構。運用地源熱泵系統，在全建筑內采用“恒溫、恒濕、恒氧”主（被）動智慧控制形式。建筑同時融入自然通風和自然采光等綠色建筑技術，合理規劃氣流組織，保證自然通風流暢。門窗采用三層中空充氬氣玻璃，解決地下室的通風和采光。建筑衛生間和廚房還采用閉環處理系統，直接將廚衛產物變?yōu)橛袡C肥料，保證整個過程無“三廢”產生。

實驗價值之一：物美價廉的木結構主體

1、木結構重量輕，不需要大面積的基礎施工，建造快速易行，節約建造時間和建筑工人的費用來衡量。

2、90%以上的標準構建單元可提前預制，并且易于運輸，運費低；在工廠或現場不需要使用復雜的吊裝設備，實現低成本高效率 。

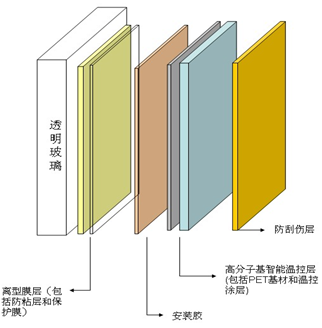

實驗價值之二：智能節能貼膜玻璃

1、根據環境溫度智能調節太陽光的透射率和反射率，保障房間內部冬暖夏涼。

2、與采用白玻璃的房間相比，夏季室內溫度可降低8℃，冬季室內溫度可升高1℃，顯著降低空調能耗。

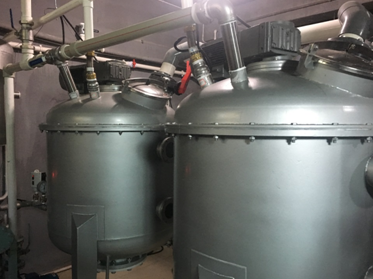

實驗價值之三：廚衛垃圾閉環處理系統

1、利用微生物自然發酵后轉化為有機肥料，變廢為寶。

2、衛生間沖廁用水量為普通沖廁用量的1/50。

3、系統具有零排污、低能耗、無臭味、低投入的特點。

實驗價值之四：木材碳化技術

1、碳化木是經140℃-250℃溫度熱處理后完全脫脂、脫油而成，可用于室內外裝飾材料。

2、材料防腐防蟲能力強，耐潮濕、不開裂、不易變形、能有效延長木材使用壽命。

3、木材易加工、穩定性好、木紋理突出并具有木質芳香

實驗價值之五：流混合通風 靈活多變的通風系統

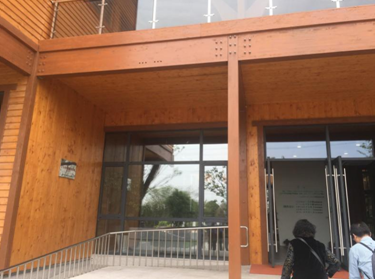

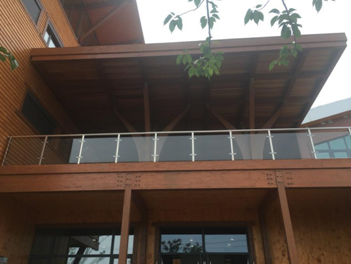

碳化木外墻裝飾板

1、室外溫度高于12℃且空氣質量好的時候開啟屋頂天窗和地下室進風口自然通風。而冬季寒冷和夏季潮濕的情況下，使用帶熱回收的機械通風系統。

2、夏季夜晚也根據室外溫度打開自然通風“免費供冷”，降低第二天的空調負荷。

3、木建筑外表皮和屋頂下，也布置有通風層，在夏天通風把陽光輻射的熱量帶走，避免室內過熱，減少空調運行時間，節省能耗。

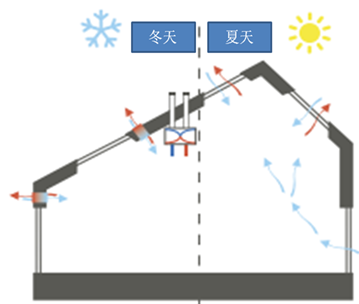

混合通風原理圖

實驗性建造案例之二：采用工廠模塊化成品單元房技術制作的零碳屋實驗性建造

零碳屋集展示、辦公為一體的現代產業化示范屋。含設計和基礎建設在內的全部工期不超過60個工作日。整個建筑分為2個區域分別采用不同的建造技術，其中辦公區全部采用工廠模塊化成品單元房技術制作，而展示廳采用鋼結構和圍護結構工廠化預制，最后在施工現場進行產業化拼裝。

實驗價值之一：模塊化成品單元房技術 集成整合，工廠預制

1、將新型節能建材、裝飾裝修材料、高抗震鋼結構體系融為一體，真正做到建筑墻體保溫裝飾圍護一體化。

2、工廠預制工作達80%以上，大幅降低建設現場建筑垃圾、噪聲、粉塵及對公共道路占用時間，及物流成本。

3、從設計到建成不到60天，相對傳統建造模式節約40%。

4、變傳統建筑材制造理念為房屋商品制造。

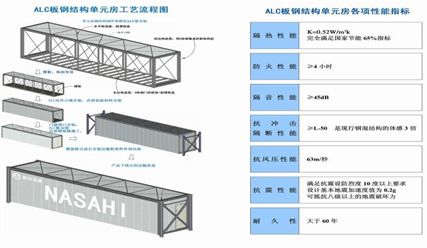

模塊化成品單元房工藝流程及指標

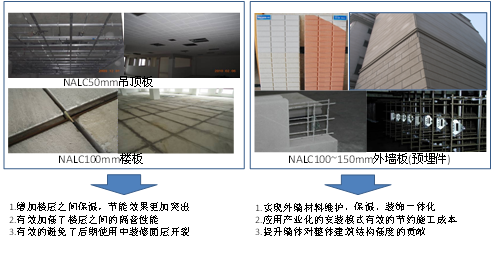

實驗價值之二：NALC*板材技術 高性能墻板

（*NALC：蒸壓輕質加氣混凝土）

1、環保利廢材料，具有輕質性、隔熱保溫性、隔音性、無放射性、耐火抗震性和抗?jié)B性等優質性能。

2、既可做墻體材料，又可做屋面板，可滿足不同結構設計要求，應用廣泛。

實驗價值之三：模擬環境下的標準模塊化建筑 設計與施工組織BIM一體化設計

1、轉變傳統“平面—立體—建造”設計順序為“建造—立體—平面”。

2、轉變傳統建筑學設計理念由“作品設計”為“產品設計”。

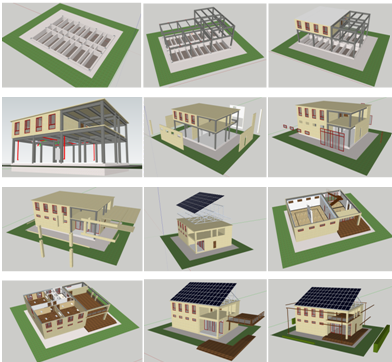

標準模塊化建筑設計與施工組織設計

四、通過實驗與實踐結合，推動武進綠色建筑的產業化發展與成熟。

通過理念引領下的實驗性建造，形成常州綠建產業鏈，促進一批成熟的綠建項目的成功實踐，例如維綠大廈等三星級示范綠色建筑項目和江蘇省常州建設高等職業技術學校新校區等綠色校園項目。

本次筆者走訪了國內規模最大的綠色校園實踐項目——江蘇省常州建設高等職業技術學校新校區。在江蘇省住建廳的推動下，該校區已建成為江蘇城鄉建設行業對外展示的窗口與國內一流的綠色建筑示范區。

新校區占地800畝，總建筑面積近30萬平方米，運用建筑節能技術系統10余項，所有單體建筑均達到國家一星級綠色建筑標準，其中3幢建筑分別達國家兩星和三星級綠色建筑標準。2015年獲江蘇省綠色建筑創新一等獎，成為江蘇省綠色校園建設實踐獲得的又一巨大成果。

該校園采用綠建技術有：采用地源熱泵可再生能源空調系統、雨水收集處理系統、污水源熱泵熱能回收系統、中水收集處理系統、太陽能光伏發電與熱水系統等多項建筑節能技術。學生宿舍洗浴熱水供應將采用合同能源管理形式，建設“雙熱源熱泵(污水+空氣源熱泵)系統”，循環回收學生洗浴污水，提取其中熱能。水資源綜合利用方面，將采用滲水磚、屋頂雨水集中收集系統，將雨水收集入湖，用于綠化澆灌、沖洗道路;學生洗浴廢水將進行中水處理，用于公共場所沖廁。除行政與國際交流中心、教育技術中心、圖文信息中心3棟單體建筑外，其他所有建筑將采用蒸壓型加氣砼砌塊自保溫墻體技術。建筑技術中心屋頂還將建設一個1兆瓦太陽能光伏發電站，熱電聯產，并網發電。

“綠色建筑不等于高價和高成本。”新校區建設還在建筑細節設計上運用被動式綠色建筑設計技術，講求實用、經濟，墻體材料采用性價比較高的蒸壓型加氣混凝土氣塊;教學樓、宿舍樓地面采用經濟耐用的水磨石地面，采用裝修、土建一體化設計施工技術等，為建成后降低運營維護成本奠定基礎。

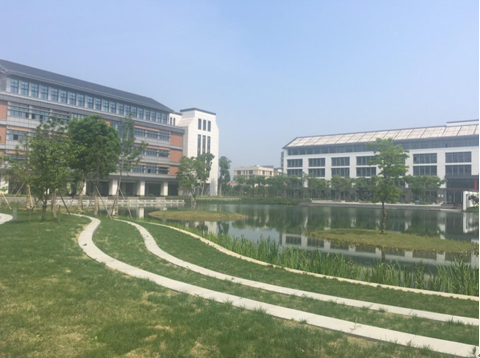

常州建校

筆者走訪的第二項綠建項目是常州維綠大廈綠色建筑研發中心。該大廈位于武進綠色建筑產業集聚示范基地東南角，占地面積19064平方米，總建筑面積36820平方米。項目采用建筑被動式設計，結合綠色建筑適用技術，以“3E”(Energy能源、Environment環境、Economy經濟)為原則，在滿足使用功能的前提下，建設“超”三星級辦公樓，吸收運用了雙層窗中置遮陽、生態屋面、垂直綠化、自然通風及中庭吹撥通風、導光管技術、太陽能光伏系統、熱源熱泵、溶液調濕新風機、人工濕地系統、透水地面、毛細管輻射系統、虹吸式屋面排水系統等21項綠建技術。

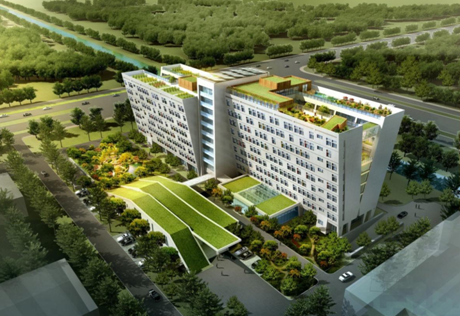

維綠大廈

在國家級綠建產業示范區落點武進并形成武進綠建產業化集聚的背景下，在由實驗性建造獲得成功與示范效應的前提下，武進做好產業集聚文章，成功引進了一批高端科研機構，吸引了一批投資規模大、科技含量高的綠建企業入駐，綠建產業有望成為全區繼智能裝備、新材料后第3個千億級產業。目前綠建區取得及正在申報標識的綠色建筑項目達44個，建筑面積近360萬平方米，涌現出省綠色建筑會議展覽中心、維綠大廈、鳳凰谷等一批三星級示范綠色建筑項目。

五、結語

從實驗到實踐，住房和城鄉建設部（武進）綠色建筑產業示范區，在數年的綠色建筑推進工作中，為我們提供了巨大而又豐富的綠建 推進的 經驗和資料，必將作為我們今后綠色建筑設計中不可或缺的寶貴財富。正是通過基地化的實驗和實踐，以及實驗和實踐在綠建產業推動中的互相結合和互相應證，江蘇省綠建產業推進獲得了實際反響良好前景預測廣闊的發展空間。

江蘇武進綠建產業集聚區的實驗性引領與社會綠建產業實踐的結合，推進了綠建新技術的運用和推廣，促進國家在綠建范疇一系列法規的制定和完善。實驗和實踐，共同促進了中國綠建產業的螺旋式上升發展。

參考文獻：

新常態·新綠建——中國綠色建筑的現狀與發展前景 《建設科技》2015.12 作者：仇保興

江蘇省綠色建筑應用技術指南 2013.3 江蘇省住房和城鄉建設廳科技發展中心編著

低碳生態與城鄉規劃 作者：張泉 中國建筑工業出版社

一園一夢——江蘇省綠色建筑博覽園探索與實踐

[作者簡介]：

楊貞，碩士研究生，高級建筑師，現任江蘇省城市規劃設計研究院建筑設計一室副主任。
